LW立式無堵塞排污泵結構圖
時間：2018-3-16 13:31:16來源：http://m.nianxiuwudao.cn作者：弘凌泵閥
LW立式無堵塞排污泵概述：
LW立式無堵塞排污泵為單吸蝸殼式泵是本公司在引進國外先進技術的基礎上，通過吸收、轉化研制而成并且結合國內水泵的使用特點而研制成功的新一代泵類產品，由于采用獨特的獨特葉輪結構和新型機械密封，，排污能力強、能有效的通過泵口徑的5倍纖維物與直徑為泵口徑50%的固體顆粒，動密封采用兩組特殊材料的硬質合金機械密封裝置，材質為鑄鐵和不銹鋼。具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面，具有獨特效果。無堵塞排污泵廣泛適用于機械，化工，石油，制藥，礦業，造紙，冶化，電廠，以及城市污水處理廠排水系統，建筑工地等行業輸送帶顆粒的污水，污物，也司用于抽送清水及帶腐蝕性介質。

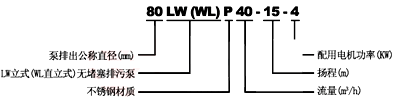

LW立式無堵塞排污泵型號意義：

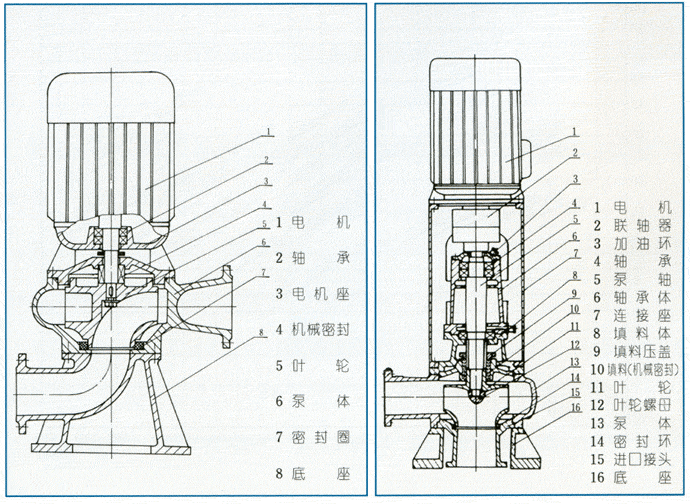

LW立式無堵塞排污泵結構圖
LW立式無堵塞排污泵技術參數：
|
型 號 |
口 徑 |
流 量 |
揚 程 |
功 率 |
轉 速 |
效 率 |
|
25LW8-22-1.1 |
25 |
8 |
22 |
1.1 |
2825 |
38.5 |
|
32LW12-15-1.1 |
32 |
12 |
15 |
1.1 |
2825 |
40 |
|
40LW15-15-1.5 |
40 |
15 |
15 |
1.5 |
2840 |
45.1 |
|
40LW15-30-2.2 |
40 |
15 |
30 |
2.2 |
2840 |
48 |
|
50LW20-7-0.75 |
50 |
20 |
7 |
0.75 |
1390 |
54 |
|
50LW10-10-0.75 |
50 |
10 |
10 |
0.75 |
1390 |
56 |
|
50LW20-15-1.5 |
50 |
20 |
15 |
1.5 |
2840 |
55 |
|
50LW15-25-2.2 |
50 |
15 |
25 |
2.2 |
2840 |
56 |
|
50LW18-30-3 |
50 |
18 |
30 |
3 |
2880 |
58 |
|
50LW25-32-5.5 |
50 |
25 |
32 |
5.5 |
2900 |
53 |
|
50LW20-40-7.5 |
50 |
20 |
40 |
7.5 |
2900 |
55 |
|
65LW25-15-2.2 |
65 |
25 |
15 |
2.2 |
2840 |
52 |
|
65LW37-13-3 |
65 |
37 |
13 |
3 |
2880 |
55 |
|
65LW25-30-4 |
65 |
25 |
30 |
4 |
2890 |
58 |
|
65LW30-40-7.5 |
65 |
30 |
40 |
7.5 |
2900 |
56 |
|
65LW35-50-11 |
65 |
35 |
50 |
11 |
2930 |
60 |
|
65LW35-60-15 |
65 |
35 |
60 |
15 |
2930 |
63 |
|
80LW40-7-2.2 |
80 |
40 |
7 |
2.2 |
1420 |
52 |
|
80LW43-13-3 |
80 |
43 |
13 |
3 |
2880 |
50 |
|
80LW40-15-4 |
80 |
40 |
15 |
4 |
2890 |
57 |
|
80LW65-25-7.5 |
80 |
65 |
25 |
7.5 |
2900 |
56 |
|
100LW80-10-4 |
100 |
80 |
10 |
4 |
1440 |
62 |
|
100LW110-10-5.5 |
100 |
110 |
10 |
5.5 |
1440 |
66 |
|
100LW100-15-7.5 |
100 |
100 |
15 |
7.5 |
1440 |
67 |
|
100LW85-20-7.5 |
100 |
85 |
20 |
7.5 |
1440 |
68 |
|
100LW100-25-11 |
100 |
100 |
25 |
11 |
1460 |
65 |
|
100LW100-30-15 |
100 |
100 |
30 |
15 |
1460 |
66 |
|
100LW100-35-18.5 |
100 |
100 |
35 |
18.5 |
1470 |
65 |
|
125LW130-15-11 |
125 |
130 |
15 |
11 |
1460 |
62 |
|
120LW130-20-15 |
125 |
130 |
20 |
15 |
1460 |
63 |
|
150LW145-9-7.5 |
150 |
145 |
9 |
7.5 |
1440 |
63 |
|
150LW180-15-15 |
150 |
180 |
15 |
15 |
1460 |
65 |
|
150LW180-20-18.5 |
150 |
180 |
20 |
18.5 |
1470 |
75 |
|
150LW180-25-22 |
150 |
180 |
25 |
22 |
1470 |
76 |
|
150LW130-30-22 |
150 |
130 |
30 |
22 |
1470 |
75 |
|
150LW180-30-30 |
150 |
180 |
30 |
30 |
1470 |
73 |
|
150LW200-30-37 |
150 |
200 |
30 |
37 |
1480 |
70 |
|
200LW300-7-11 |
200 |
300 |
7 |
11 |
970 |
73 |
|
200LW250-11-15 |
200 |
250 |
11 |
15 |
970 |
74 |
|
200LW400-10-22 |
200 |
400 |
10 |
22 |
1470 |
76 |
|
200LW400-13-30 |
200 |
400 |
13 |
30 |
1470 |
73 |
|
200LW250-15-18.5 |
200 |
250 |
15 |
18.5 |
1470 |
72 |
|
200LW300-15-22 |
200 |
300 |
15 |
22 |
1470 |
73 |
|
200LW250-22-30 |
200 |
250 |
22 |
30 |
1470 |
71 |
|
200LW350-25-37 |
200 |
350 |
25 |
37 |
1980 |
75 |
|
200LW400-30-55 |
200 |
400 |
30 |
55 |
1480 |
70 |
|
250LW600-9-30 |
250 |
600 |
9 |
30 |
980 |
74 |
|
250LW600-12-37 |
250 |
600 |
12 |
37 |
1480 |
78 |
|
250LW600-15-45 |
250 |
600 |
15 |
45 |
1480 |
75 |
|
250LW600-20-55 |
250 |
600 |
20 |
55 |
1480 |
73 |
|
250LW600-25-75 |
250 |
600 |
25 |
75 |
1480 |
73 |
|
300LW800-12-45 |
300 |
800 |
12 |
45 |
980 |
76 |
|
300LW500-15-45 |
300 |
500 |
15 |
45 |
980 |
70 |
|
300LW800-15-55 |
300 |
800 |
15 |
55 |
980 |
73 |
|
300LW600-20-55 |
300 |
600 |
20 |
55 |
980 |
75 |
|
300LW800-20-75 |
300 |
800 |
20 |
75 |
980 |
78 |
|
300LW950-20-90 |
300 |
950 |
20 |
90 |
980 |
80 |
|
300LW1000-25-110 |
300 |
1000 |
25 |
110 |
980 |
82 |
|
350LW1100-10-55 |
350 |
1100 |
10 |
55 |
980 |
84.5 |
|
350LW1500-15-90 |
350 |
1500 |
15 |
90 |
980 |
82.5 |
|
350LW1200-18-90 |
350 |
1200 |
18 |
90 |
980 |
83.1 |
|
350LW1100-28-132 |
350 |
1100 |
28 |
132 |
740 |
83.2 |
|
350LW1000-36-160 |
350 |
1000 |
36 |
160 |
740 |
78.5 |
|
400LW1500-10-75 |
400 |
1500 |
10 |
75 |
980 |
82.1 |
|
400LW2000-15-132 |
400 |
2000 |
15 |
132 |
740 |
85.5 |
|
400LW1700-22-160 |
400 |
1700 |
22 |
160 |
740 |
82.1 |
|
400LW1500-26-160 |
400 |
1500 |
26 |
160 |
740 |
83.5 |
|
400LW1700-30-200 |
400 |
1700 |
30 |
200 |
740 |
83.5 |
|
400LW1800-32-250 |
400 |
1800 |
32 |
250 |
740 |
82.1 |
|
500LW2500-10-110 |
500 |
2500 |
10 |
110 |
740 |
82 |
|
500LW2600-15-160 |
500 |
2600 |
15 |
160 |
740 |
83 |
|
500LW2400-22-220 |
500 |
2400 |
22 |
220 |
740 |
84 |
|
500LW2600-24-250 |
500 |
2600 |
24 |
250 |
740 |
82 |
LW立式無堵塞排污泵故障原因與消除方法
|
故障現象 |
原 因 分 析 |
排 除 方 法 |
|
流量不足
或不出水 |
1、 葉輪旋轉錯誤 2、 閥門是否打開和完好 3、 管道葉輪被堵 4、 揚程過高 5、 抽送介質密度較大 6、 密封圈損壞 |
1、 調整葉輪旋轉方向 2、 檢查、維修、排除 3、 清理雜物 4、 改泵或降低揚程 5、 用水沖稀降低濃度 6、 更 換 |
|
運行不穩定 |
1、 葉輪不平衡 2、 軸承損壞 |
1、 送制造廠調換或校正 2、 更 換 |
|
泵不能啟動 |
1、 缺 相 2、 葉輪卡住 3、 定子繞組燒壞 |
1、 檢查電器及線路，進行修復 2、 排除雜物 3、 修理、更換繞組 |
|
電流過大 |
1、 工作電壓低 2、 管道、葉輪受阻 3、 抽送液體的高度或粘度較高使 4、 使用揚程過低 |
1、 調整工作電壓 2、 清理管道、葉輪堵物 3、 改變密度或粘度 4、 減少流量，提高揚程 |
|
壓力不足 |
1、 機械密封損壞或泄露 2、 電纜線破損 |
1、 更 換 2、 更 換 |
