乙烯裝置用泵
時間：2012-4-8 21:21:46來源：http://m.nianxiuwudao.cn作者：弘凌泵閥
石油化學工業的核心是乙烯工業。乙烯工業生產的乙烯、丙烯、丁二烯、苯、甲苯、二甲苯等是各種重要石油化工產品的原料。因此，許多國家都很重視乙烯工業的發展，把乙烯的產量作為衡量國家經濟發展水平的標志之一，我國當然也不例外。從70年代起，我國陸續從國外引進了十多套乙烯裝置。其中以先后在燕山、齊魯、揚子、上海等地建成的魯姆斯(LuMMUS)工藝流程年產三十萬噸乙烯裝置為我國乙烯工業的骨干企業。根據國情，我國采用魯姆斯工藝流程以石腦油和輕柴油裂解方式制取乙烯的佳經濟規模是至少年產三十萬噸。按照目前我國乙烯工業的狀況及發展趨勢，本節主要討論魯姆斯流程年產三十萬噸乙烯裝置中的用泵情況。
目前世界上以石腦油和輕柴油裂解方式制取乙烯，為了節省分離單元能耗，大部分采用順序流程。魯姆斯法也采用了這種流程。所謂順序流程就是對裂解產生的從Cl到Cl8以上的各項餾份，按從輕到重逐次加以利用，生產出乙烯、丙烯、C4餾份和裂解汽油等各種石油化工產品。

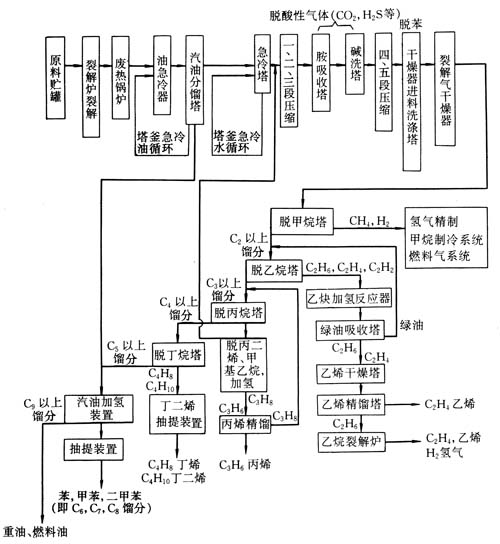

我國揚子三十萬噸乙烯裝置的工藝流程主要包括裂解、油急冷、汽油分餾、水急冷、裂解氣壓縮、脫酸性氣體、裂解氣再壓縮、脫苯、干燥、脫甲烷、乙烯精餾、脫丙烷、丙烯精餾、脫丁烯、丁二烯抽提、汽油加氫等工序。其工藝流程框圖見圖2—132。
丁二烯抽提和汽油加氫并不屬于乙烯單元，但是按照順序流程概念，它們?cè)谡籽b置中占有重要地位，且也是用泵大戶，因此將它們也列入討論范圍。所以本節僅涉及乙烯、丁二烯抽提及汽油加氫三個單元用泵情況，對于公用工程、鍋爐給水、廢水處理等工程單元，因其不具特殊性，將不予討論。
乙烯、丁二烯抽提和汽油加氫三個單元的用泵一覽見表2—94、表2—95。這三個單元的主要輸送介質有各種烴類、酸、堿、水和一些助劑等。從表2—94可見，裝置中使用的泵大部分是中、輕型化工流程泵和重型化工流程泵，其他種類泵只占一小部分。
表2-94乙烯裝置用泵一覽
|
泵種類
|
流量范圍
m3／h
|
揚程范圍
m
|
溫度范圍℃’
|
進口壓力范圍
MPa(G)
|
功率范圍
kW
|
過流部件材料
|
軸封型式
|
臺 數
|
|
中、輕型化工流程泵
|
1.8～218.8
|
13～131
|
常溫～200
|
-0.053～1.05
|
0.75～90
|
碳鋼、鑄鐵、鑄鋼、不銹鋼、20合金、13Cr
|
機械密封
|
49
|
|
重型化工流程泵
|
6.8～762
|
40～l67
|
-40～185
|
-0.01～3.555
|
7.5～200
|
碳鋼、鑄鐵、鑄鋼、
不銹鋼
|
機械密封
|
15
|
|
立式筒袋泵
|
41～160
|
69.3～486
|
-56～52
|
-0.0861～1.88
|
18～175
|
碳鋼、鑄鐵、不銹
鋼
|
機械密封
|
6
|
|
高速泵
|
5～7
|
301～463
|
30～40
|
-0.O1～1.276
|
18.5～22
|
碳鋼、不銹鋼
|
機械密封
|
2
|
|
高揚程小流
量多級泵
|
25～28
|
322～352
|
42～185
|
0.O73～2.64
|
45
|
鑄鋼
|
機械密封
|
2
|
|
臥式雙吸泵
|
700～1900
|
98～100
|
85～210
|
0.1～0.11
|
670～950
|
碳鋼、鑄鐵、l3Cr
|
機械密封
填料密封
|
2
|
|
隔膜計量泵
|
0.00236～1
|
0.3～3.14MPa
|
常溫～85
|
-0.01～0.212
|
0.2～3.7
|
碳鋼、不銹鋼、20合金、聚四氟乙烯
|
無
|
13
|
|
往復泵
|
2.5～4.5
|
4～70MPa
|
常溫
|
0
|
5.5～132
|
碳鋼、鍛鋼、13Cr
|
填料密封
|
3
|
|
液下泵
|
5～6
|
25～33
|
常溫～210
|
0
|
3.7～5.5
|
碳鋼、不銹鋼、13Cr
|
填料密封
|
3
|
|
其它
|
2.7～12
|
4.5～6
|
常溫
|
0
|
0.15～0.4
|
鑄鐵、樹脂制品
|
機械密封
|
5
|
注：1．資料取自揚子石化裝置；2．表中臺數未計備用泵。
表2—95乙烯裝置部分關鍵泵一覽
|
名稱
|
類型
|
型號
|
揚程
m
|
流量
m3／h
|
效率
％
|
軸功率kW
|
入口壓力MP (G)
|
介質
溫度
℃
|
NPSHa
m
|
材料
|
軸封
|
|
|
泵體
|
葉輪
|
|||||||||||
|
甲烷塔
塔底泵
|
立式筒
袋泵
|
4×12
LWY-11st
|
446
|
160
|
67
|
155.6
|
0.6
|
-53
|
6.7
|
ZGlCr18Ni9
|
ZG1Cr18Ni9
|
串聯式
機械密封
|
|
高壓乙烯輸送泵
|
立式筒袋泵
|
150×100
VPCSl3m
|
486
|
79.7
|
67
|
68
|
1.8
|
-30
|
0.8
|
SCPL1STPL39(簡體)
|
ZG1Cr18Ni9
|
單端面
內裝平衡型
|
|
聚合級丙烯輸送
泵
|
立式筒
袋泵
|
100×80VPCSl2m
|
340.4
|
49.5
|
64
|
33.6
|
1.7
|
44
|
0.7
|
ZG35STPG38(筒體)
|
HT200
|
單端面
為裝平衡型
|
|
丙二烯轉化器進料泵
|
立式筒袋泵
|
100×80
VPCSl5m
|
463
|
48
|
65
|
50.2
|
0.7
|
10
|
3.7
|
ZG35STPG38(筒體)
|
HT200
|
單端面
勾裝平衡塑
|
|
再蒸塔回流泵
|
高速泵
|
LMV322
|
463
|
7
|
28
|
14.7
|
1.3
|
40
|
2.3
|
ZG35
|
ZGlCr18
Nil2M02
|
單端面
勾裝平衡塑
|
|
C10洗油注入泵
|
高速泵
|
LMV322
|
301
|
5
|
2
|
17.7
|
-0.01
|
30～
38
|
足夠大
|
ZG35
|
ZG1Cr18
Nil2M02
|
單端面
內裝平衡型
|
|
BTX-段反應器進料泵
|
高揚程
小流量多
級泵
|
2WTF-87
|
352
|
25
|
57
|
34.9
|
0.7
|
42
|
5
|
ZG35
|
ZG35
|
單端面
內裝平衡型
|
|
BTX二段反應器
進料泵
|
高揚程小流量多級泵
|
2WTF-87
|
322
|
28
|
59
|
32.5
|
2.6
|
81～
185
|
3.9
|
ZG35
|
ZG35
|
單端面內裝衡型
|
(1)中、輕型化工流程泵
中、輕型化工流程泵主要指一些符合IS0 5199或GB 5656或DIN 24256或ANSlASME B73．1的單級單吸軸向吸入化工離心泵。這種泵在設計、制造和檢驗過程中，質量控制點比符合API610的泵少，可靠性不及APl泵高，但是能夠滿足一般化工用途的要求，使用非常廣泛。通常在石化行業中，這類泵常用在對易燃、易爆及可靠性要求不太高的場合。一般流量小于2000m3／h、揚程小于160m、功率小于160kW、溫度小于300。C、工作壓力小于
2．5MPa的場合，可考慮選用該類泵。美國GOULDS公司的31 96系列，DURC0公司的MARKⅢ系列，瑞士蘇爾壽的CZ、CZN系列，日本荏原的IFW、IFS系列以及我國的IH系列等均屬于此類泵。
(2)重型化工流程泵
重型化工流程泵指符合API610或VDMA 24297標準的單級、雙級離心泵。這類泵可靠性比中、輕型泵高得多，但價格是中、輕型泵的l．5倍以上。屬于這類泵的主要泵系列有GOULDS公司的3700、3710，蘇爾壽的ZA、ZE、ZF、ZU，荏原的UCW、UCWF、UCWD、UCW2，沈陽水泵廠的SJA、DSJH、GSJH，大連耐酸泵廠的ZA、ZE、ZF、ZU等。我國國內還有兩個很著名的Y系列和AY系列泵，這兩種泵符合我國的GB 3215標準。Y系列泵在我國用量非常大，使用情況良好。AY系列是采用引進技術，在Y系列基礎上改進發展而來，軸的剛性好，效率和可靠性更高，接近國外同類泵水平。
(3)其他類型泵
除以上兩類泵外，其余為立式筒袋泵、高速泵、高揚程小流量多級泵、隔膜計量泵、液下泵、往復泵等。其所占數量較少，但不少都屬乙烯裝置的關鍵泵。乙烯裝置部分關鍵泵一覽見表2-96。
