TSWA型臥式多級離心泵
TSWA型臥式多級離心泵適用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等，尤其適用于賓館、飯店娛樂場所的制冷、空調給水等。
下一個產品：IHF系列氟塑料襯里離心泵
上一個產品：IH臥式不銹鋼化工離心泵
TSWA型臥式多級離心泵產品概述：
TSWA型臥式多級離心泵系列臥式、單吸多級、分段式結構，是新開發生產的節能系列產品。具有效率高，運行噪音低，抗汽蝕性能好，結構合理，使用壽命長等顯著優點。主要輸送清水或物理化學性質類似于水的其他液體。產品執行JB/T1051-93《多級離心泵型式與基本參數》標準。本司產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。
TSWA型臥式多級離心泵適用范圍：
適用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等，尤其適用于賓館、飯店娛樂場所的制冷、空調給水等。
TSWA型臥式多級離心泵產品特點：
1、水力模型先進，效率高，性能范圍廣。
2、泵結構緊湊、布置合理、外形美觀。
3、進出口徑相同，便于管路連接。
4、泵運行平穩，噪音低，壽命長。
5、密封可靠、無泄漏。
TSWA型臥式多級離心泵技術參數：
流量：18-155m3/h；
揚程：18-270m；
功率：2.2-180kw；
轉速：1450r/min；
口徑：φ50-φ150；
溫度范圍：0-+80℃；
工作壓力：≤3.0Mpa。

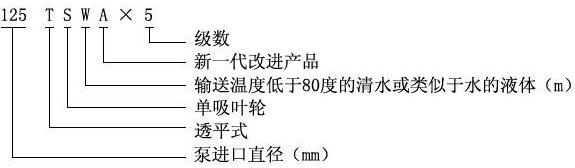

TSWA型臥式多級離心泵型號意義：
起動、停車和運轉
1、起動前準備
1) 用手撥動機組轉子，應轉動炅活、無卡磨現象。
2) 打開進口閥門.關閉出口閥門.并排除泵內空氣.使其充滿液體；
3) 點動電機.確定轉向是否正確，否則應變換接線中的兩相.以改變電機轉向.
2、起動與運行
1) 全開進口閥門，關閉吐出管路閥門；
2) 罾接通電源.當泵達到正常轉速后，再逐漸打開吐出管路上的閥門.并調節到所需工況：
3) 注意觀察儀表讀數.軸承溫升.其極限溫度不得高于75℃，并不得超過外界溫度35℃；
4) 填料室內正常漏水程度.以每分鐘15毫升為準.應隨吋調整填料壓蓋的壓緊力：
5) 泵在運轉過程中如發生異常的溫升、振動和矂聲.應立即停車檢査其原因.
3、停車
1) 逐漸關閉吐出管路上的閥門，切斷電源；
2) 關閉迸口閥門；
3) 如環境溫度低于0℃，應將泵內液體放盡.以免凍裂水泵；
4) 如長期停用.應將泵拆卸清洗，包裝保管。
TSWA型臥式多級離心泵維護與保養
1．進水管路必須高度密封、不能漏水、漏氣。
2．禁止泵在汽蝕狀態下長期運行：
3．禁止泵在大流量工況運行時.電機超電流長期運行：
4．定時檢査泵運行中的電機電流值.盡置使泵在設廿工況范圍內運行：
5．泵在運行中應有專人看管以免發生意外：
6．泵每運行500小時應對軸承迸行加油：
7．泵逬行長期運行后，由于機械磨損，使機組矂聲及振動增大，應停車檢査，必要時可更換易損件及軸承，機組大修期一般為一年。
8．機組在運行出現故障時，可按后表提供的方法排除，若不能排除時，切不要隨意拆卸機組，請及時與我廠維修部門或特約維修點聯系。
TSWA型臥式多級離心泵技術參數
|
型 號
|
級 數
|
流 量
|
揚 程
(m) |
轉 速
(r/min) |
功 率(kw)
|
效 率
(%) |
允許吸上真空高度
(m) |
汽蝕余量
(m) |
||
|
(m3/h)
|
(L/s)
|
軸功率
|
電機功率
|
|||||||
|
50TSWA
|
2
|
18
|
5
|
18.4
|
1450
|
1.37
|
2.2
|
66
|
7.2
|
3.1
|
|
3
|
27.6
|
2.05
|
3
|
|||||||
|
4
|
36.8
|
2.73
|
4
|
|||||||
|
5
|
46
|
3.42
|
5.5
|
|||||||
|
6
|
55.2
|
4.10
|
5.5
|
|||||||
|
7
|
64.4
|
4.79
|
7.5
|
|||||||
|
8
|
73.6
|
5.47
|
7.5
|
|||||||
|
9
|
82.8
|
6.15
|
7.5
|
|||||||
|
10
|
92
|
6.84
|
11
|
|||||||
|
11
|
101.2
|
7.52
|
11
|
|||||||
|
12
|
110.4
|
8.20
|
11
|
|||||||
|
75TSWA
|
2
|
36
|
10
|
23
|
1450
|
3.22
|
5.5
|
70
|
7.2
|
3
|
|
3
|
34.5
|
4.83
|
7.5
|
|||||||
|
4
|
46
|
6.45
|
11
|
|||||||
|
5
|
57.5
|
8.06
|
11
|
|||||||
|
6
|
69
|
9.67
|
15
|
|||||||
|
7
|
80.5
|
11.28
|
15
|
|||||||
|
8
|
92.5
|
12.89
|
18.5
|
|||||||
|
9
|
103.5
|
14.50
|
18.5
|
|||||||
|
10
|
115
|
16.12
|
22
|
|||||||
|
11
|
126.5
|
17.73
|
22
|
|||||||
|
100TSWA
|
2
|
69
|
19.2
|
31.2
|
1450
|
8.03
|
11
|
73
|
7
|
3.3
|
|
3
|
46.8
|
12.05
|
15
|
|||||||
|
4
|
62.4
|
16.07
|
22
|
|||||||
|
5
|
78
|
20.09
|
30
|
|||||||
|
6
|
93.6
|
24.11
|
30
|
|||||||
|
7
|
109.1
|
28.13
|
37
|
|||||||
|
8
|
124.8
|
32.14
|
45
|
|||||||
|
9
|
140.4
|
36.16
|
45
|
|||||||
|
10
|
156
|
40.18
|
55
|
|||||||
|
125TSWA
|
2
|
90
|
43
|
43.2
|
1450
|
14.32
|
22
|
74
|
3.8
|
3.4
|
|
3
|
64.8
|
21.48
|
30
|
|||||||
|
4
|
86.4
|
28.63
|
45
|
|||||||
|
5
|
108
|
35.79
|
55
|
|||||||
|
6
|
129.6
|
42.95
|
75
|
|||||||
|
7
|
151.2
|
50.11
|
75
|
|||||||
|
8
|
172.8
|
57.27
|
90
|
|||||||
|
9
|
194.4
|
64.43
|
90
|
|||||||
|
10
|
216
|
71.59
|
90
|
|||||||
|
150TSWA
|
2
|
155
|
25
|
60
|
1450
|
32.91
|
45
|
77
|
7.7
|
2.5
|
|
3
|
90
|
49.37
|
75
|
|||||||
|
4
|
120
|
65.82
|
90
|
|||||||
|
5
|
150
|
82.28
|
110
|
|||||||
|
6
|
180
|
98.74
|
132
|
|||||||
|
7
|
210
|
115.19
|
132
|
|||||||
|
8
|
240
|
131.19
|
160
|
|||||||
|
9
|
270
|
148.10
|
200
|
|||||||
